Digital Data Transmission

Transmisi Data (Komunikasi Data atau Komunikasi Digital), Transfer Data (Bitstream Digital) melalui kanal komunikasi Point-to-Point (P2P) atau Point-to-Multipoint (P2M).

Sinyal Digital, Mewakili Bit-stream sebagai transmisi digital, definisi alternatif menganggap sinyal baseband sebagai digital serta transmisi passband data digital sebagai bentuk konversi Digital-to-Analog.

Data Digital, Data yg mewakili bentuk data memakai bahasa mesin.  Paling fundamental yaitu Sistem Biner, yg sanggup menyimpan warta audio, video, atau teks kompleks dalam serangkaian Karakter Biner, secara tradisional nilai "ON" serta "OFF" atau "0" serta "1".

Data Ditransmisikan, Berupa pesan digital berasal dari sumber data, contohnya Komputer atau Keyboard. Mungkin merupakan Sinyal Analog menyerupai panggilan telepon atau sinyal video, didigitalkan ke dalam Aliran Bit.

  Representasi Digital Data

Bits serta Bytes (Binary)
Satu Digit Biner (0 atau 1). Sistem bilangan Basis 2
Kependekan digit biner. Satu Bit diimplementasikan dengan satu saklar.

Yang lebih besar merepresentasikan data.
0110 yaitu Empat Bit, serta 01101011 yaitu Delapan Bit disebut Byte.

Oktal
Sistem bilangan Basis 8
Sistem angka Oktal mempunyai delapan simbol:
0, 1, 2, 3, 4, 5, 6, serta 7, yg disebut Octal.

Desimal (Dec)
Sistem bilangan Basis 10
Sistem angka mempunyai sepuluh simbol:
0, 1, 2, 3, 4, 5, 6, 7, 8, serta 9, yg disebut Digit.

Hexadecimal (Hex)
Sistem bilangan Basis 16
Sistem angka memiliki enam belas simbol:
0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F

Bytes - KBytes - MBytes - GBytes

  Transmisi Digital Data

Ketika memasukkan data ke komputer melalui keyboard, setiap elemen kunci dikodekan oleh elektronik keyboard ke contoh aba-aba biner setara, memakai denah pengkodean standar yg dipakai untuk Pertukaran Informasi.

Mewakili semua aksara keyboard, dipakai contoh unik berukuran 7 atau 8 bit. Penggunaan 7-Bit (128 elemen) sanggup diwakili, sesertagkan 8-Bit (256 elemen).

Digital Data

Serial Data

Paralel Data

Serial to Paralel

Paralel to Serial

Data Decoder

Data Encoder

Data Multiplexer

Data Demultiplexer

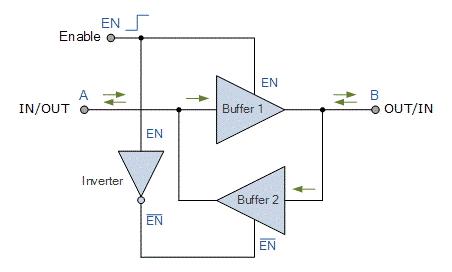

Kontrol Data Buffer Bi-directional

Dasar Komunikasi Data

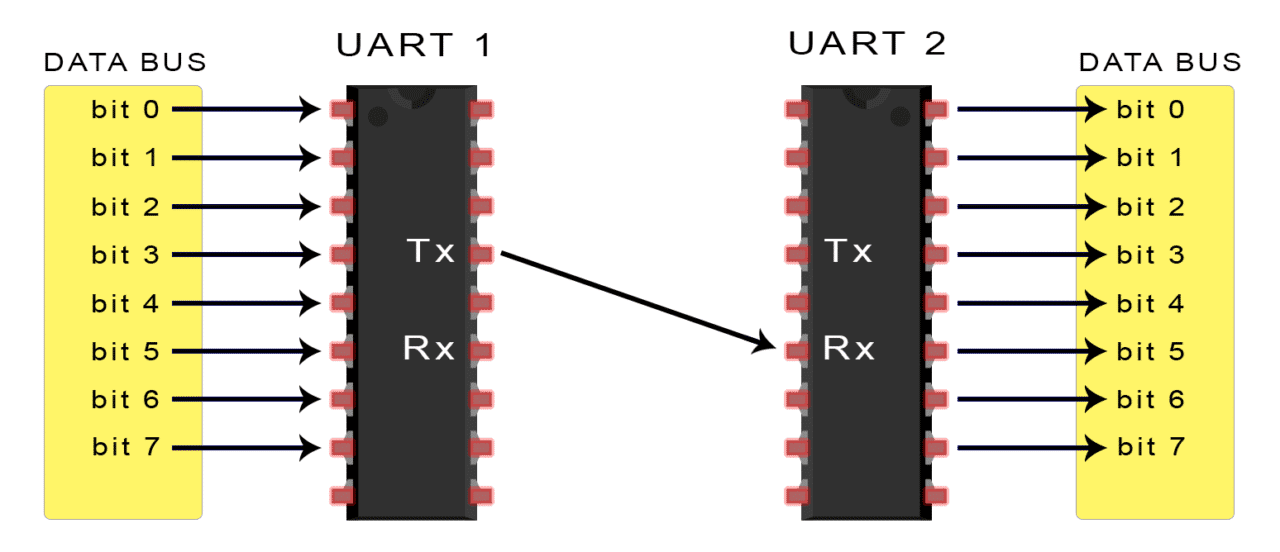

Dasar Komunikasi UART

  Moda Transmisi Digital Data

Terminology
 ➽ Transmitter
 ➽ Receiver
 ➽ Medium
       ➥ Guided Medium (Twisted Pair, Optical Fiber)
       ➥ Unguided medium (Air, Water, Vacuum)

Terminology
 ➽ Direct Link (No intermediate devices)
 ➽ Point-to-Point (Direct Link, Only 2 Devices Share Link)
 ➽ Multi-Point (More than two devices share the link)

Terminology
 ➽ Simplex (One direction - Television)
 ➽ Half duplex (Either Direction, but only one way at a time - Police Radio)
 ➽ Flux duplex (Both directions at the same time - Telephone)

Terminology

 ➽ Paralel

 ➽ Serial

        ➥ Asinkron

        ➥ Sinkron

        ➥ Isokron

Last-In First-Out (LIFO) Aliran Data
Aplikasi Memory komputer untuk mengimplementasikan Stack. Pengoperasian tumpukan sanggup dipahami dengan melihat tumpukan piring. Di tumpukan piring, piring pertama ditempatkan di bab bawah piring berikutnya ditempatkan di atas meja, piring ketiga ditempatkan di atas piring kedua serta seterusnya.

Piring dihapus dari puncak tumpukan, sehingga pelat terakhir yg ditempatkan di atas tumpukan yaitu yg pertama untuk dihapus diikuti oleh pelat kedua serta kemudian pelat di bab bawah yg ditempatkan pertama.

Memori LIFO berbasis Register mengimplementasikan satu set Register Paralel / Paralel Keluar dihubungkan bersama sehingga data terdorong ke bawah atau ditarik dikala data disimpan atau dihapus dari memori.

First-In First-Out (FIFO) Aliran Data
Metode untuk meyesuaikan serta memanipulasi Buffer Data, di mana entri (pertama) tertua, 'Kepala' antrian, diproses terlebih dahulu. Memproses antrean First-Come First-Served (FCFS): Meninggalkan antrean dalam urutan.

Metode yg bekerjasama dengan organisasi serta manipulasi data menurut waktu serta prioritas. Teknik pemrosesan antrian dilakukan sesuai sikap yg pertama datang, pertama dilayani. Algoritma penjadwalan sistem operasi menawarkan setiap proses waktu CPU sesuai dengan urutannya.
