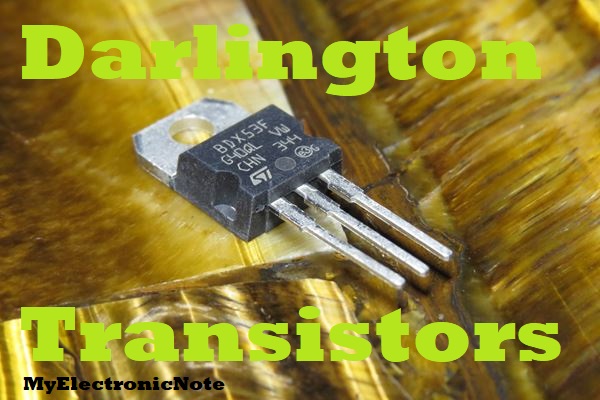

Transistor Darlington, Pengaturan khusus dua standar NPN atau PNP BIPOLAR Junction Transistor (BJT) yg dihubungkan bersama.
Transistor Persimpangan Bipolar (BJT) untuk beroperasi Saklar ON-OFF.
Transistor mempunyai karakteristik disebut hFE-nya. Jumlah arus yg sanggup melewati beban di sirkuit dikala transistor dihidupkan.
Load Current = Input Current x Transistor Gain (hFE)
Penguatan arus bervariasi untuk transistor berbeda serta dicari di lembar data perangkat. Untuk transistor normal sekitar 100. Berarti arus tersedia untuk menggerakkan beban akan 100 kali lebih besar daripada input ke transistor.
Mengapa Pasangan Darlington ?
Jumlah arus input yg tersedia untuk menghidupkan transistor sangat rendah. Berarti transistor tidak sanggup melewati arus yg dibutuhkan beban.
Arus Masukan x Gain Transistor (hFE)
Jika untuk meningkatkan arus input maka gain transistor perlu ditingkatkan. Dicapai dengan memakai Pasangan Darlington.
Pasangan Darlington sebagai transistor tetapi dengan Gain Arus.
Total Gain Arus (total hFE)
= Gain arus transistor 1 (hFE t1) x Gain arus transistor 2 (hFE t2)
Jika mempunyai dua transistor dengan Gain Arus (hFE) = 100
(Total hFE) = 100 x 100
(Total hFE) = 10.000
Memberikan penguatan arus yg jauh lebih besar ketimbang dengan satu transistor. Memungkinkan arus masukan yg sangat rendah untuk mengalihkan arus beban yg jauh lebih besar.
Darlington Transistor
Pasangan dua transistor bipolar terhubung satu perangkat tunggal. Standar: Base, Emitter serta Collector menghubungkan lead serta banyak sekali macam gaya serta tegangan (serta arus) versi NPN serta PNP.
Emitter dari satu transistor terhubung ke Base yg lain untuk menghasilkan transistor yg lebih sensitif dengan Gain Arus yg jauh lebih besar mempunyai kegunaan dalam aplikasi di mana Arus Amplifikasi atau Switching diperlukan.
Tegangan Aktivasi Basis
Untuk menyalakan transistor, tegangan input dasar transistor harus lebih besar dari 0.7V. Karena dua transistor dipakai pasangan Darlington, nilai berlipat ganda. Tegangan dasar harus lebih besar dari 0,7 V x 2 = 1,4 V.
Jatuh tegangan di Kolektor serta Emitor Pasangan Darlington dikala menyalakan akan menso sekitar 0,9 V. Jika tegangan suplai 5V tegangan di beban akan berada di sekitar 4.1V (5V - 0.9V)
Pasangan NPN Darlington
Kolektor dari dua transistor terhubung bersama, Emitor TR1 menggerakkan Base TR2. Konfigurasi mencapai perbanyakan β alasannya ialah untuk ib arus basis, arus kolektor β*ib dimana Gain Arus lebih besar dari satu, atau kesatuan.
Gain Arus keseluruhan, β diberikan oleh Gain dari transistor pertama dikalikan dengan Gain transistor kedua sebagai Gain Arus dari dua transistor bertambah.
Sepasang transistor bipolar dikombinasikan bersama untuk menciptakan satu pasangan transistor Darlington dianggap sebagai transistor tunggal dengan nilai β yg sangat tinggi serta hasilnya resistansi masukan yg tinggi.
Array Darlington Transistor Unipolar murah dengan efisiensi tinggi serta konsumsi daya rendah sehingga mempunyai kegunaan untuk menggerakkan banyak sekali beban termasuk solenoida, relay DC Motor serta LED display atau lampu filamen.
ULN2003A - Tujuh pasang transistor darlington dengan pin input di sebelah kiri serta pin output berlawanan. Darlington driver mempunyai impesertasi input yg sangat tinggi serta gain arus dari gerbang kebijaksanaan CMOS TTL atau + 5V. Untuk kebijaksanaan + 15 V CMOS, gunakan ULN2004A serta untuk tegangan switching yg lebih tinggi sampai 100V, memakai SN75468.
Dari penemu Hungarianya, George Sziklai, perangkat komplementer atau adonan Darlington terdiri dari transistor pelengkap NPN serta PNP terpisah yg terhubung bersama.
Kombinasi ini mengalir dari NPN serta PNP transistor mempunyai kegunaan bahwa pasangan Sziklai melaksanakan fungsi dasar dari pasangan Darlington kecuali hanya membutuhkan 0.6v.
Untuk MENGAKTIFKAN menyerupai konfigurasi Darlington standar, gain arus sama dengan β2 untuk transistor yg sama-sama cocok atau diberikan oleh unit dari dua kegunaan untuk transistor individual yg tak tertandingi.
Aplikasi dimana Gain tinggi diharapkan pada Frekuensi Rendah.
➽ Regulator Daya
➽ Tahap penguat Audio O/P
➽ Mengontrol Motor
➽ Tampilkan Driver
➽ Mengontrol Solenoid
➽ Sensor Cahaya serta Sentuh
Untuk menyalakan transistor, tegangan input dasar transistor harus lebih besar dari 0.7V. Karena dua transistor dipakai pasangan Darlington, nilai berlipat ganda. Tegangan dasar harus lebih besar dari 0,7 V x 2 = 1,4 V.
Jatuh tegangan di Kolektor serta Emitor Pasangan Darlington dikala menyalakan akan menso sekitar 0,9 V. Jika tegangan suplai 5V tegangan di beban akan berada di sekitar 4.1V (5V - 0.9V)
Pasangan NPN Darlington
Kolektor dari dua transistor terhubung bersama, Emitor TR1 menggerakkan Base TR2. Konfigurasi mencapai perbanyakan β alasannya ialah untuk ib arus basis, arus kolektor β*ib dimana Gain Arus lebih besar dari satu, atau kesatuan.
Gain Arus keseluruhan, β diberikan oleh Gain dari transistor pertama dikalikan dengan Gain transistor kedua sebagai Gain Arus dari dua transistor bertambah.
Sepasang transistor bipolar dikombinasikan bersama untuk menciptakan satu pasangan transistor Darlington dianggap sebagai transistor tunggal dengan nilai β yg sangat tinggi serta hasilnya resistansi masukan yg tinggi.
ULN2003A
Darlington Transistor Array
Array Darlington Transistor Unipolar murah dengan efisiensi tinggi serta konsumsi daya rendah sehingga mempunyai kegunaan untuk menggerakkan banyak sekali beban termasuk solenoida, relay DC Motor serta LED display atau lampu filamen.
ULN2003A - Tujuh pasang transistor darlington dengan pin input di sebelah kiri serta pin output berlawanan. Darlington driver mempunyai impesertasi input yg sangat tinggi serta gain arus dari gerbang kebijaksanaan CMOS TTL atau + 5V. Untuk kebijaksanaan + 15 V CMOS, gunakan ULN2004A serta untuk tegangan switching yg lebih tinggi sampai 100V, memakai SN75468.
Pasangan Transistor Sziklai
Dari penemu Hungarianya, George Sziklai, perangkat komplementer atau adonan Darlington terdiri dari transistor pelengkap NPN serta PNP terpisah yg terhubung bersama.
Untuk MENGAKTIFKAN menyerupai konfigurasi Darlington standar, gain arus sama dengan β2 untuk transistor yg sama-sama cocok atau diberikan oleh unit dari dua kegunaan untuk transistor individual yg tak tertandingi.
Aplikasi Transistor Darlington
Aplikasi dimana Gain tinggi diharapkan pada Frekuensi Rendah.
➽ Regulator Daya
➽ Tahap penguat Audio O/P
➽ Mengontrol Motor
➽ Tampilkan Driver
➽ Mengontrol Solenoid
➽ Sensor Cahaya serta Sentuh
