Perangkat Digital Pengingat

Sirkuit Elektronik Digital, yg beroperasi pada Sinyal Digital. Sirkuit Analog memanipulasi Sinyal Analog yg performanya lebih toleransi manufaktur, Redaman Sinyal serta Kebisingan.

Teknik Digital sangat membantu alasannya ialah jauh lebih gampang untuk mendapatkan perangkat elektronik untuk beralih ke salah satu keadaan ke keadaan lain. Terbentuk dari rakitan besar Gerbang Logika (Sirkuit Terpadu) Representasi elektronik sederhana dari fungsi Logika Boolean

Kebanyakan sistem membutuhkan sirkuit yg memungkinkan sinyal tidak tersinkronisasi eksternal untuk memasuki Sirkuit Logika Synchronous. Secara Inheren tidak Syncronous. Contoh, Sirkuit Asynchronous yg banyak dipakai termasuk Flip-Flop Sinkronisasi, Switch Debouncer serta Arbiter.

Sirkuit Synchronous

Rangkaian Digital, Perubahan status elemen memori disinkronisasi oleh sinyal clock. Rangkaian Logika Digital Sekuensial, Data disimpan di memori yg disebut Flip-Flop. Output dari Flip-Flop adalah konstan hingga pulsa diterapkan pada input "Clock", yg Input dari Flip-Flop di-Latch ke dalam outputnya.

Sirkuit Asynchronous

Komponen Logika Asynchronous sulit untuk didesain alasannya ialah semua kondisi, di semua timing yg harus dipertimbangkan. Metode menciptakan tabel dari waktu minimum serta maksimum biar setiap kondisi, serta lalu menyesuaikan rangkaian untuk meminimalkan jumlah status tersebut.

SR Latch

Set-Reset SR Flip-Flop

SR Flip-Flop memakai dua gerbang NAND bersilang menyerupai 74LS00, atau dua gerbang AND NOR berpasangan silang menyerupai 74LS02. SR Flip-Flop mempunyai dua input S(Set) serta R(Reset) serta dua output Q serta Q dengan salah satu output menso pelengkap.

Dua konfigurasi dasar SR Flip-Flop Bistable Asynchronous memakai NAND Input Negatif, atau Input Positif NOR. Untuk Latch SR Bistable memakai dua NAND lintas-gabungan beroperasi dengan kedua input biasanya TINGGI pada tingkat logika "1".

Penerapan RENDAH tingkat logika "0" ke input S dengan R tahan TINGGI menimbulkan keluaran Q menso TINGGI, pengaturan Latch. Tingkat logika "0" input R dengan input S yg dimiliki HIGH menimbulkan output Q menso RENDAH, menyetel ulang gerendel. Untuk pengunci gerbang SR NAND, kondisi S = R = 0 ialah terlarang.

SR Flip-Flop

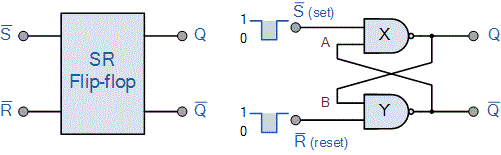

NAND Set-Reset SR Flip-Flop

Membuat setiap bit dasar Set-Reset SR Flip-Flop, menghubungkan sepasang Gerbang NAND 2-Input Cross-Coupled. Untuk membentuk Set-Reset Bistable dikenal Gerbang SR NAND Gerbang aktif Latch, sehingga umpan balik setiap output ke salah satu Input gerbang NAND lainnya.

Perangkat terdiri dari dua input, disebut Set S serta Reset R dengan dua output Q sesuai serta kebalikannya atau melengkapi Q (Not-Q). Flip-Flop SR beroperasi hanya dengan transisi Clock Positif atau transisi Clock Negatif. Sesertagkan, SR Latch beroperasi dengan mengaktifkan sinyal.

SR Flip-Flop gerbang NAND dasar memerlukan input logika "0" untuk membalik atau mengubah status dari Q ke Q serta sebaliknya.

Clocked SR Flip-Flop

Kasertag diinginkan dalam rangkaian logika berurutan untuk mempunyai SR Flip-Flop Bistable yg mengubah keadaan ketika kondisi tertentu terpenuhi terlepas dari kondisi baik input Set atau Reset.

Dengan menghubungkan 2-input AND secara seri dengan setiap terminal input dari SR Flip-flop, Gated SR Flip-Flop sanggup dibuat. Masukan tambahan bersyarat ini disebut input "Aktif" serta diberi awalan "EN".  Penambahan input berarti bahwa output Q mengubah status ketika TINGGI serta alhasil dipakai sebagai input clock (CLK) sehingga Level-Sensitive.

Gated Set-Reset SR Flip-Flop

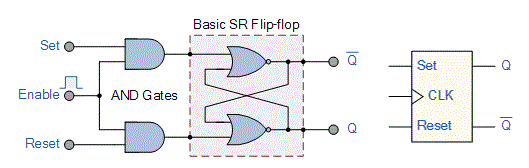

Gated SR Flip-Flop beroperasi secara berurutan dengan status output  berubah sebagai respons terhadap input pada aplikasi clock atau mengaktifkan input. Ketika perubahan output dikendalikan oleh clock memungkinkan input, sirkuit SR Flip-Flop terjaga dikatakan menso "Sinkron" Flip-Flop. Kemudian SR Flip-Flop Asynchronous tidak memerlukan clock, tetapi Sinkron.

Konversi SR Flip-Flop NOR yg terjaga dicapai dengan memakai dua gerbang AND (74LS08) yg terhubung ke Set serta Reset input. Kontrol tambahan atau input "Enable", EN terhubung ke kedua gerbang AND, menghasilkan output RENDAH ketika input clock RENDAH.

Gated SR Flip-Flop

Preset and Clear

Sirkuit SR Flip-Flop untuk menghasilkan Latch Bistable dengan input tambahan yg disebut Input Preset serta Clear, dapat dipakai untuk meyesuaikan Flip-Flop ke keadaan awal yg independen dari clock. Output Q serta Q dimuat dengan nilai yg tidak terdefinisi, sanggup meng-over-ride semua input serta meyesuaikan output ke status yg ditentukan.

Ketidakpastian dalam pengalihan tidak dikehendaki alasannya ialah sebagian aplikasi memerlukan output untuk diatur dalam keadaan yg ditetapkan, baik SET atau RESET siap mendapatkan data. Mengatasi ketidakpastian dengan konversi Flip-Flop menggunakan dua input asinkron tambahan Preset, PR serta Clear, CLR.

D Flip-Flop

Data or Delay Latch

Memiliki satu input disebut "D", atau input data, ditambah input clock, CLK bersama dua output, Q serta Q. D Flip-Flop mentransfer Data antara input serta outputnya, sesudah penundaan satu pulsa clock sehingga "D" disebut sebagai masukan "Delay".

D Flip-Flop dibuat dari SR Flip-Flop hanya menghubungkan inverter antara S serta input R sehingga input ke inverter dihubungkan ke input S serta output dari inverter terhubung ke Masukan S.

JK Flip-Flop

JK Flip-Flop menyerupai SR Flip-Flop banyak dipakai desain Flip-Flop.
"J" setara dengan Set serta "K" setara dengan Reset.

SR Flip-Flop memiliki dua atau tiga kombinasi input bermakna dengan urutan input dari S = R = 1 kombinasi tidak diperbolehkan, sanggup dimodifikasi untuk mencapai fungsi pengalihan berbeda. JK Flip-Flop sebagai Perangkat Universal.

Master-Slave Flip-Flop

Konversi Flip-Flop ke konfigurasi “Master-Slave” dengan penambahan sirkuit Bistabel kedua. Konfigurasi terdiri dari dua SR Flip-Flop terhubung kaskade. Satu Flip-Flop yg sanggup diblokir sebagai Master serta yg mendapatkan input eksternal sebagai Slave, mengambil input dari Master Flip-Flop.

Master-Slave Flip-Flop sebagai Bistable yg dipicu tingkat atau yg dipicu oleh pulsa alasannya ialah data input dibaca selama waktu ketika pulsa clock input berada pada level HIGH.

Tidak terbatas pada Master-Slave SR saja. JK Master-Slave serta D Master-Slave Flip-Flop. Semuanya, Flip-Flop Slave ialah SR Flip-Flop standar, sesertagkan tipe Flip-Flop mengambil namanya dari bab Master konfigurasi SR Flip-Flop, JK Flip-Flop atau D Flip-Flop.

74LS74 LS    Dual D-type Flip Flops with Preset and Clear
74LS175 LS  Quad D-type Flip Flops with Clear
74LS273 LS  Octal D-type Flip Flops with Clear
4013B          CMOS Dual type D Flip Flop
40174B        CMOS Hex D-type Flip Flop with Master Reset

D Flip-Flop Sebagai Pembagi Frekuensi

Penggunaan D Flip-Flop sebagai Pembagi Frekuensi. Jika output Q terhubung eksklusif ke input D yg menunjukkan “Feedback” loop tertutup, clock yg berurutan menciptakan “Toggle” yg Bistable sekali setiap dua siklus clock.

Data Latch sanggup dipakai sebagai "Binary Divider", atau "Frequency Divider" untuk menghasilkan rangkaian counter "Divide-by-2", yaitu, output mempunyai setengah frekuensi dari pulsa clock.  Dengan Loop Umpan Balik D Flip-Flop, dikonstruksi disebut T-type Flip-Flop (Tipe-T Bistable), dipakai pembagi-dua sirkuit penghitung biner.

D Flip-Flop Sebagai 4-Bit Data Latch

Pengait data dipakai sebagai penyimpan atau mengingat data pada input datanya, bertindak perangkat memori bit tunggal menyerupai 74LS74 atau CMOS 4042 tersedia dalam format Quad.

Menghubungkan bersama empat, 1-bit Latch Data sehingga semua input clock terhubung bersama serta "Clocked" saat yg sama, sebuah "4-bit" Data latch.

T-type Flip-Flop (Toggle)

T-type (Toggle) Flip-Flop ialah satu input Bistable, dengan operasi menyerupai dengan D-type. Konfigurasi JK Flip-Flop, bahwa jikalau J = K = 1 outputnya akan beralih pada aplikasi siklus clock berikutnya. Kemudian konversi Flip-Flop ke tipe Toggle hanyalah menghubungkan input TINGGI.

T-type Flip-Flop tidak tersedia secara komersial tetapi sanggup dikonstruksi dari Flip-Flop JK Flip-Flop (D Flip-Flop) dengan menghubungkan input J dengan input K serta keduanya ke level logika “1”.

Dengan J serta K HIGH, Flip-Flop berubah menyatakan setiap kali dipicu pada input clock. Input clock disebut "Toggle Input" ketika output menso "1" jikalau itu "0", serta "0" jikalau itu "1", artinya Toggles.

[  Knowledge | Pengetahuan  ]

[ Avionics Knowledge ]  -  [ The Computer Networking ]

Perangkat Digital Comparator

Perbandingan Data Diperlukan dalam sistem digital ketika melaksanakan operasi Aritmatika atau Logis. Perbandingan ini menentukan apakah satu angka lebih besar dari, sama, atau kurang dari angka lainnya. Untuk membandingkan besaran Relatif Bilangan Biner.

Terbentuk dari gerbang standar AND, NOR serta NOT yg membandingkan Sinyal Digital yg ada di terminal input serta menghasilkan output tergantung pada kondisi input. Komparator beroperasi pada prinsip Aljabar Boolean.

Mampu menambah serta mengurangi bilangan biner. Dapat membandingkan serta menentukan apakah nilai input A lebih besar, lebih kecil dari atau sama dengan nilai pada input B.

Jenis Komparator Digital

1. Identity (Equality) Comparator
 - Komparator digital dengan hanya satu terminal output, untuk kesetaraan
    Ketika A = B  A = B = 1 (HIGH) atau A = B = 0 (LOW)

Sirkuit Komparator kesetaraan terdiri dari NOR langsung (XNOR) per pasang bit input. Jika dua input identik (keduanya 1s atau keduanya 0s) Output Logika 1.

Output XNOR lalu digabungkan dalam AND, outputnya akan menso 1, hanya ketika semua gerbang XNOR memperlihatkan Input yg cocok.

2. Magnitude Comparator

 - Komparator digital yg mempunyai tiga terminal output.
    A = B lebih besar dari, A > B serta kurang dari A < B

Pembanding Digital (Sirkuit Kombinasional) yg membandingkan dua angka digital atau biner (Pertimbangkan A serta B) serta menentukan besaran relatifnya untuk mencari tahu apakah
 ➤  Sama           (A = B)
 ➤  Kurang dari  (A < B)
 ➤  Lebih besar   (A > B)

Jika membandingkan dua variabel serta ingin menghasilkan output
Ketika salah satu dari ketiga kondisi di atas tercapai.

Output dari Counter

Ketika jumlah hitungan tertentu tercapai

Pertimbangkan Komparator Sederhana

  1-bit Digital Comparator Circuit

Rangkaian tidak membedakan antara dua "0" atau dua "1" sebagai output A=B yg dihasilkan ketika keduanya sama, A=B= "0" atau A=B= "1".

Kondisi output untuk A = B mirip gerbang logika umum, fungsi Exclusive-NOR (Ex-NOR / Kesetaraan) pada bit-n memberikan: Q = A ⊕ B

  2-Bit Digital Comparator

Komparator 2-bit membandingkan dua bilangan biner, masing-masing dua bit serta menghasilkan relasinya mirip satu angka sama atau lebih besar dari atau kurang dari. Diagram komparator dua-bit mempunyai empat input serta tiga output.

Angka pertama A ditetapkan sebagai A = A1A0
Angka kedua ditetapkan sebagai B = B1B0
Komparator menghasilkan tiga output sebagai

Greater then (G = 1 kalau A> B)

Equal (E = 1 kalau A = B)

Less then (L = 1 kalau A <B)

  4-Bit Digital Comparator

Membandingkan Dua Kata Empat-Bit
Dua angka 4-bit ialah A = A3 A2 A1 A0 serta B = B3 B2 B1 B0
Di mana A3 serta B3 ialah bit yg paling signifikan

Membandingkan masing-masing bit dalam satu angka dengan bit dalam angka lain serta menghasilkan salah satu dari output sebagai A = B, A < B serta A > B.

Pernyataan Logika Output dari Konverter.
 ➤ Jika A3 = 1 serta B3 = 0, maka A lebih besar dari B (A> B). Atau
 ➤ Jika A3 serta B3 sama, serta kalau A2 = 1 serta B2 = 0, maka A> B. Atau
 ➤ Jika A3 serta B3 sama & A2 serta B2 sama, serta kalau A1 = 1, serta B1 = 0
     maka A> B. Atau
 ➤ Jika A3 serta B3 sama, A2 serta B2 sama serta A1 serta B1 sama,
     serta kalau A0 = 1 serta B0 = 0, maka A> B.

IC Komparator Magnitudo 74HC85 4-bit Comparator (NXP)
Membandingkan dua kata 4-bit serta memperlihatkan output pada pin 5, 6 serta 7.

  8-Bit Digital Comparator

Komparator Magnitude TTL 74LS85 atau CMOS 4063 4-bit mempunyai terminal input aksesori yg memungkinkan lebih banyak komparator individual untuk “Digandengkan” bersama.

Untuk membandingkan kata yg lebih besar dari 4-bit dengan pembanding besar dari “n” -bits. Inputberjenjang terhubung langsung ke output yg sesuai dari komparator sebelumnya mirip 8, 16 atau 32-bit.

Komparator Digital dipakai dalam konverter Analog-ke-Digital, (ADC) serta Unit Logika Aritmatika (ALU) untuk melaksanakan aneka macam Operasi Aritmatika.

Aplikasi Pembanding

➤ Sirkuit Penguraian Alamat di komputer serta perangkat berbasis mikroprosesor untuk menentukan perangkat Input / Output khusus untuk Penyimpanan Data.

➤ Aplikasi Kontrol dimana bilangan biner yg mewakili Variabel Fisik mirip Suhu, Posisi, dll. Dibandingkan dengan nilai referensi. Output dari komparator dipakai untuk menggerakkan aktuator sehingga menciptakan Variabel Fisik paling erat dengan Nilai Set atau Referensi.

➤ Pengontrol Proses
➤ Kontrol Motor Servo

[  Knowledge | Pengetahuan  ]

[ Avionics Knowledge ]  -  [ The Computer Networking ]

Programmable Logic Devices

Perangkat Logika Terprogram, Komponen elektronik yg dipakai untuk membangun sirkuit digital yg sanggup diprogram ulang. Sirkuit Digital Reconfigurable. Tidak mempunyai fungsi yg ditentukan begitu dibuat, tidak menyerupai gerbang budi serta harus diprogram sebelum sanggup digunakan.

Jenis Perangkat Logika Terprogram, dikategorikan oleh parameter termasuk Tipe Diprogram, Jumlah I/O Baris, Tegangan Suplai, Kepadatan Memori, Gerbang Sistem, Jenis Kemasan serta lainnya.

Programmable Logic Devices (PLDs), Sirkuit terpadu berisi Array Gerbang AND & Susunan gerbang OR lainnya. Tiga jenis PLD menurut Tipe Array.

➤  Programmable Read Only Memory (PROM)
➤  Programmable Array Logic (PAL)
➤  Programmable Logic Array (PLA)
➤  Generic Array Logic (GAL)

Proses memasukkan info ke dalam perangkat sebagai pemrograman. Pengguna sanggup memprogram perangkat secara elektrik untuk menerapkan fungsi Boolean menurut keperluan. Pemrograman mengacu pada perangkat keras bukan pemrograman perangkat lunak.

Programmable Read Only Memory (PROM)
Menyimpan info biner secara permanen. Tidak sanggup mengubah info yg disimpan dengan cara apa pun. ROM mempunyai fitur yg sanggup diprogram.

Pengguna mempunyai fleksibilitas untuk memprogram info biner secara elektrik sekali dengan memakai PROM Programer.

Programmable Array Logic (PAL)
Memiliki Programmable AND array & fixed OR array. Keuntungan bahwa sanggup menghasilkan hanya persyaratan unit yg dibutuhkan dari fungsi Boolean daripada menghasilkan semua syarat minimum dengan memakai gerbang AND terprogram.

Programmable Logic Array (PLA)
Memiliki Array Programmable AND array & Programmable OR. PLD Fleksibel.
Input gerbang AND sanggup diprogram. Gerbang AND mempunyai input variabel menurut keperluan dengan memprogram masukan. Menghasilkan hanya persyaratan unit yg dibutuhkan.

Generic Array Logic (GAL)
Memiliki sifat logis ang sama menyerupai PAL, sanggup dihapus serta diprogram ulang.

Berguna dalam tahap pembuatan prototipe suatu desain, saat bug dalam budi sanggup dikoreksi dengan memprogram ulang. GAL diprogram serta diprogram ulang memakai PAL Programmer. (Lattice GAL 16V8 serta 20V8).

Complex Programmable Logic Device

( CPLD )

PAL serta GAL dalam ukuran kecil. Untuk sirkuit budi lebih besar, CPLD digunakan. Setara dengan beberapa PAL dihubungkan oleh interkoneksi diprogram, dalam satu sirkuit terpadu. CPLD menggantikan ribuan, bahkan ratusan ribu, gerbang logika.

Diprogram memakai PAL Programmer. Metode menso tidak nyaman untuk perangkat dengan ratusan pin. Metode kedua pemrograman dengan menyolder perangkat ke papan sirkuit cetaknya, kemudian memberinya pedoman data serial dari komputer pribadi.

Field-Programmable Gate Array

( FPGA )

PAL dikembangkan menso GAL serta CPLD, perkembangan terpisah.
Jenis perangkat didasarkan pada teknologi gerbang array. Awal FPGA
➤  Array 82s100 (Array AND Gate)
➤  Sequencer 82S105 (Fungsi Flip-Flop), oleh Signetics

FPGA memakai grid gerbang logika, sekali disimpan, data tidak berubah, menyerupai dengan array gerbang biasa. "Bisertag yg sanggup diprogram" berarti perangkat diprogram oleh penguna, bukan pabrikan.

Keuntungan

Programmable Logic Devices

➤  Fleksibilitas Desain:
Lebih banyak fleksibilitas selama siklus desain alasannya desain iterasi hanyalah duduk kasus mengubah file pemrograman, serta hasil perubahan desain sanggup dilihat eksklusif di bagian-bagian yg bekerja.
➤  Peningkatan Reliabilitas:
Daya lebih rendah ditambah lebih sedikit interkoneksi serta paket diterjemahkan ke dalam keandalan sistem yg jauh makin bagus.
➤  Daya Lebih Rendah:
CMOS serta lebih sedikit paket digabungkan untuk mengurangi konsumsi daya.
➤  Mengurangi Kerumitan:
Mengkonsumsi lebih sedikit keperluan daya, mekanisme pengujian sederhana.
➤  Field-Programmable:
Diprogram di luar lingkungan manufaktur
➤  Dapat dihapus serta diprogram ulang
Memungkinkan pembaruan perangkat atau koreksi kesalahan serta memakai kembali perangkat untuk desain berbeda - yg penting dalam Usabilitas!

Aplikasi

Programmable Logic Devices

➤  Jaringan
➤  Aerospace serta Pertahanan
➤  Otomotif
➤  Elektronik Konsumen
➤  Komputasi
➤  Sistem Moneter Terpengiriman
➤  Komunikasi
➤  Audio
➤  Komputasi
➤  Avionik
