Multiplekser, Rangkaian mendapatkan banyak masukan serta memperlihatkan satu output. Demultiplexer, menerima satu input serta memperlihatkan banyak output. Digunakan bersama, alasannya sistem komunikasi bersifat Directional.
Multiplexer serta Demultiplexer
Perangkat digital electronic untuk mengontrol Aplikasi
Multiplexer
Perangkat yg memungkinkan beberapa sinyal input serta menghasilkan sinyal output tunggal. Menghasilkan satu output dari beberapa jalur input.
Kode Input yg dipilih untuk menghasilkan Output Tunggal
4-to-1 Channel Multiplexer
Klasifikasi Multiplexer
➤ 2-1 Multiplexer (1 Baris Pilih)
➤ 4-1 Multiplexer (2 Baris Pilih)
➤ 8-1 Multiplexer (3 Baris Pilih)
➤ 16-1 Multiplexer (4 Baris Pilih)
Sirkuit Terpadu Multiplexing

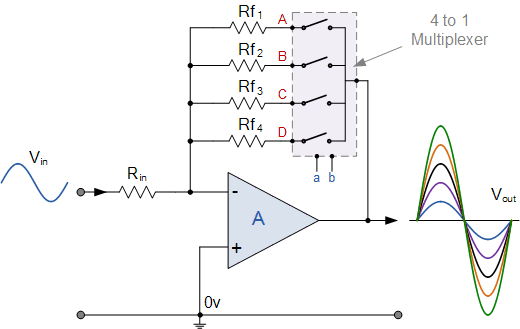

Aplikasi Audio Digital sebagai Mixer atau dimana penguatan penguat Analog sanggup dikontrol secara digital.
Aplikasi Multiplexer
Berbagai bisertag dimana banyak data perlu dikirimkan memakai satu jalur.
Sistem Komunikasi
- Sistem yg memungkinkan komunikasi menyerupai Sistem transmisi, Relai serta Stasiun Tributary, serta jaringan komunikasi. Efisiensi sistem komunikasi sanggup ditingkatkan dengan memakai multiplexer.
- Multiplexer memungkinkan proses transmisi banyak sekali jenis data menyerupai Audio, Video pada ketika yg sama memakai Saluran Transmisi Tunggal.
Jaringan Telepon
- Sinyal Audio terintegrasi pada satu akses untuk transmisi dengan proteksi multiplexer. Beberapa sinyal Audio sanggup diisolasi serta akhirnya, Ssinyal audio impian mencapai peserta yg dituju.
Audio Multiplexer
Memori Komputer
- Mengimplementasikan Memori dalam jumlah besar ke dalam komputer, ketika yg sama mengurangi jumlah jalur yg dibutuhkan untuk menghubungkan memori ke bab lain dari rangkaian komputer.
Transmisi Sistem Komputer Satelit
- Untuk transmisi sinyal data dari sistem komputer satelit atau pesawat ruang angkasa ke sistem tanah memakai satelit GPS (Global Positioning System).
Demultiplexer
Berarti satu ke banyak. Rangkaian dengan satu input serta banyak output. Dengan menerapkan sinyal kontrol, sanggup mengarahkan input ke output.
Demultiplexer - 1 Sinyal Input, Sinyal Kontrol m, serta n Sinyal Output
1-to-4 Channel De-multiplexer
Klasifikasi Demultiplexer
➤ 1-2 Demultiplexer (1 Baris Pilih)
➤ 1-4 Demultiplexer (2 Baris Pilih)
➤ 1-8 Demultiplexer (3 Baris Pilih)
➤ 1-16 Demultiplexer (4 Baris Pilih)
Sirkuit Terpadu Demultiplexing
Demultiplexer secara digital mengendalikan Penguatan Penguat Operasional.
Aplikasi Demultiplexer
Digunakan untuk menghubungkan satu sumber ke beberapa tujuan.
- Sistem Komunikasi memakai Multiplexer untuk membawa data menyerupai Audio, Video serta bentuk data lainnya memakai untuk transmisi. Proses menciptakan transmisi lebih mudah.
- Demultiplexer mendapatkan sinyal output multiplexer serta mengubahnya kembali ke bentuk orisinil dari data penerima. Multiplexer serta demultiplexer bekerja sama untuk melakukan proses transmisi serta penerimaan data.
ALU (Arithmetic Logic Unit)
- Output dari ALU disimpan dalam beberapa Register atau Unit Penyimpanan dengan proteksi Demultiplexer.
- Output dari ALU dimasukkan sebagai input data ke Demultiplexer. Setiap output demultiplexer terhubung ke Register yg tersimpan sebagai Data.
Konverter Serial ke Paralel - Konverter Serial ke Paralel dipakai untuk merekonstruksi Data Paralel dari fatwa Data Serial. Dan Data Serial dari aliran Data Paralel yg masuk diberikan sebagai input data ke demultiplexer pada interval reguler.
- Penghitung dipasang pada input kontrol demultiplexer. Penghitung mengarahkan sinyal data ke output demultiplexer dimana sinyal data disimpan.
- Ketika semua sinyal data telah disimpan, output demultiplexer sanggup diambil serta dibaca secara paralel.
Analogue Speech Multiplex Equipment
